зміна кольору

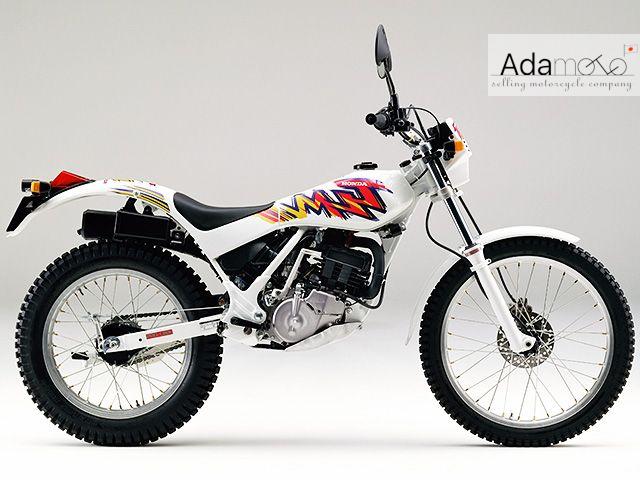

На основі кольорової гами Shasta White, логотип "TLM" у матовому стилі, натхненний серійним гонщиком HRC 1993 року "TLM260R", був розміщений з обох боків паливного баку та на верхній частині заднього крила. Фінальна модель.
| Назва моделі | TLM220R |
|---|---|
| Зміни в моделі | зміна кольору |
| Модельний рік | 1993 |
| Рік початку продажу | 1993 |
| Місяць початку | 4 |
| Виробник | Модель японського виробника |
| Довжина | 2010 |
| Ширина | 820 |
| Висота | 1080 |
| Колісна база | 1320 |
| Кліренс | 310 |
| Висота по сидінню | 770 |
| Суха маса | 89 |
| Повна маса | 95 |
| Кількість місць | 1 |
| Тип двигуна | двотактний |
| Кількість цилідрів | 1 |
| Розташування циліндрів | одноциліндровий |
| Тип системи охолодження | повітряне охолодження |
| Об’єм двигуна | 216 |
| Двотактна система клапанів | ピストンリードバルブ |
| Діаметр поршня | 69 |
| Хід поршня | 58 |
| Коефіцієнт стиснення | 6.8 |
| Максимальна потужність (ps) | 13 |
| Обороти при максимальній потужності | 5500 |
| Максимальний крутний момент (kgfm) | 2 |
| Обороти при максимальному крутному моменті | 3500 |
| Ємність паливного бака | 6 |
| Подача палива | карбюратор |
| Запас ходу при повному баку палива | 313.8 |
| Тип стартера | система кікстартеру |
| Система запалення | PE63 |
| Свічка запалення | BR8ES |
| Кількість свічок запалення | 1 |
| Ємність масляного бака | 0.60 |
| Тип зчеплення | Вологі та багатопластинчасті |
| Тип трансмісії | Поворотна, 6-ступінчаста коробка передач |
| Первинний коефіцієнт зменшення | 3.750 |
| Вторинний коефіцієнт зменшення | 2.384 |
| Передавальне число | 1-а передача 3,089 2-а передача 2,460 3-я передача 1,888 4-а передача 1,421 5-а передача 1,000 6-а передача 0,703 |
| Привід | ланцюг |
| Кількість зубів перед. | 13 |
| Кількість зубів задн. | 31 |
| Розмір ланцюга | 520 |
| Кількість ланок ланцюга | 102 |
| Тип рами | діамантовий |
| Кут нахилу | 22°30′ |
| Слід | 54 |
| Передня підвіска | телескопічна вилка |
| Задня підвіска | шарнірно-поворотний тип |
| Номер моделі | MD23 |
| Радіус повороту | 1.5 |
| Модель двигуна | MD23E |
| Система змащення двигуна | Роздільна заправка (2-тактний) |
| Назва трансмісії | ножний перемикач |
| Тип передньої вилки | вилка вертикальна |
| Задні підвіски | 1 |
| Одометр | аналог |
| Витрата пального км/л | 52.3 |
| Передні гальма | гідравлічний диск |
| Задні гальма | Механічне випередження та відставання |
| Розмір передньої шини | 2.75-21 |
| Ширина передньої шини | 2.75 |
| Тип передньої шини | - |
| Тип конструкції передньої шини | упередженість |
| Діаметр передньої шини | 21.0 |
| Курс передньої шини | 4PR |
| Тип переднього колеса | трубчаста шина |
| Розмір задньої шини | 4.00-18 |
| Ширина задньої шини | 4.00 |
| Тип задньої шини | - |
| Тип конструкції задньої шини | упередженість |
| Діаметр задньої шини | 18.0 |
| Курс задньої шини | 4PR |
| Тип заднього колеса | трубчаста шина |
